Модификации станции “Тверь”

Все модели в названии содержат букву «П» – это означает, что корпус сделан из полипропилена, т.е. он пластиковый. «Инженерное оборудование» также производит сооружения высокой производительности из металла. Соответственно модели производительностью до 30 человек будут содержать букву «П», а выше 30 – нет.

«Н» – буква содержится в моделях, где присутствует камера для установки дренажного или фекального насоса.  Буква «Н» может находиться в начале аббревиатуры или в конце. Пример: НП, ПН.

Аббревиатура «ПН» в названии станции биологической очистки говорит о наличии насосной камеры для сбора очищенной воды и дальнейшего ее отвода в место сброса (канава или колодец).

В случае «НП» насосная камера установлена в начале очистного сооружения.  Данный вид  конструкции подходит для монтажа фекального насоса, задачей которого будет перекачивание стоков внутри станции. Можно назвать это встроенной КНС (канализационной насосной станцией). Применяется в случае, если глубина ввода подводящей канализационной трубы ниже одного метра.

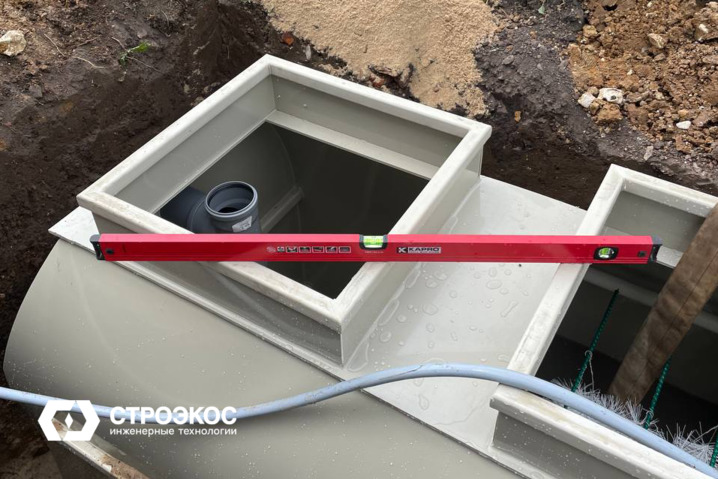

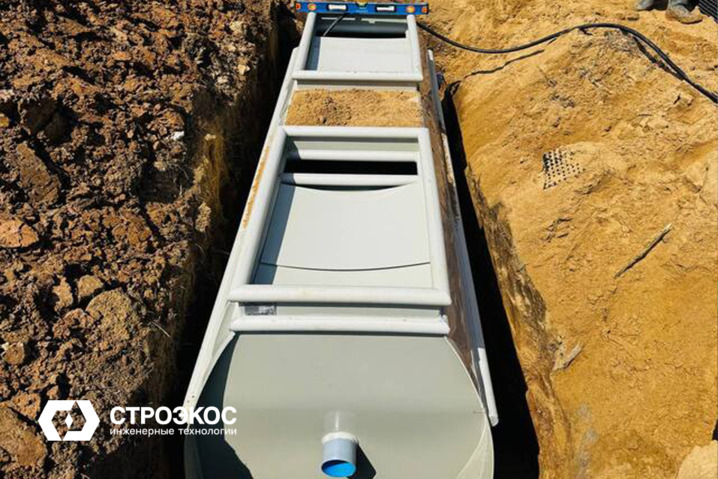

Буква «М» означает, что станция модифицированная. Модификация заключается в увеличении корпуса на 0,3 метра и дополнительном усилении армированным ребром жесткости. Это сделано для увеличения глубины ввода подводящей трубы.

Ниже представлена удобная таблица для подбора модификации ТВЕРЬ исходя из двух параметров: глубина ввода трубы по лотку и вариант отвода очищенной воды из  станции.

Глубину ввода трубы в станцию определяет инженер исходя из уклона трубы 2 (два) градуса на метр и особенности рельефа участка. Для точного определения уровня ввода трубы при дальних трассах используется оптический нивелир.

Выбирать вариант отвода воды стоит исходя из следующих параметров: тип грунта, уровень грунтовых вод и наличие уклона. Также требуется учесть внешние факторы: расположение строений и дорог возле Вашего участка.

На живом примере покажем, как происходит подбор модели станции ТВЕРЬ:

Участок ровный, загородный частный дом строится, строители вывели трубу из фундамента на глубине -0,5 метра. Оборудование требуется расположить в углу участка в 6 метрах от дома. Далее будет выбрасываться  очищенная вода в канаву или колодец. Уклон канализационной трубы диаметром 110мм два градуса, к месту монтажа труба подойдет на глубине -0,5м + (6х0,02) = -0,62 метра от поверхности грунта. Отвод воды на поверхность грунта, соответственно понадобится насос. Для этого мы выберем оборудование с насосной камерой. В итоге по таблице мы видим, что для данной глубины ввода трубы подходит модификация ПНМ.

Если изменить пример и уменьшить глубину заложенной трубы на 0,3 метра, то в таком случае модифицированное оборудование не потребовалось бы, и можно рассмотреть вариант «ПН».

А в случае, если выход трубы из дома будет -0,6 метра, то (-0,6м+(6х0,02) =-0,72 метра. Также по таблице мы видим, что помимо модифицированной модели потребуется дополнительный нарост горловины на 0,1 метра.

Вывод можно сделать следующий – выбор правильной модификации требует знания всех параметров каждой модификации и опыт монтажных работ очистных систем.
